" Zweite Stufen "
Hier das Foto zweier sogenannter " Zweiter Stufen " also Mundstücke.

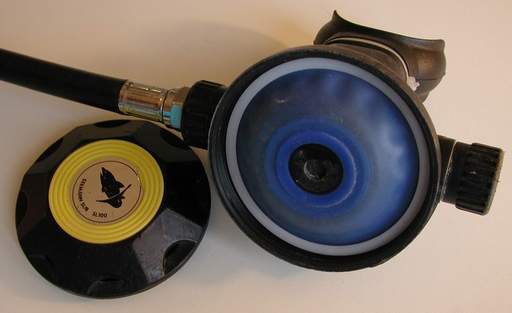

Ein erster Blick auf das Innenleben einer zweiten Stufe.
Die blaue Membrane besteht aus Silikon.
In ihrer Mitte ist ein Teil aus härterem Kunststoff eingearbeitet.
Der schwarze Kunststoff in der Mitte der Silikonmembrane liegt auf dem hier im nächsten Bild nun sichtbaren
verchromten Hebel auf. Beim Einatmen saugt man die blaue Membrane an, wodurch der verchromte Hebel
dahinter gedrückt und somit das Ventil zum Mitteldruckschlauch geöffnet wird.
Atemluft kann einströmen solange der Einatemsog anhält. Danach schließt das Ventil wieder.
Unterhalb des verchromten Hebels im Bild befindet sich ( hier nicht sichtbar ) ein sog. "Flatterventil"
durch welches die ausgeatmetet Luft aus der zweiten Stufe hinaus in die Umgebung gedrückt wird.
